概述
隨著IT技術的不斷發展，對數據中心用電可靠性、精細化管理等要求也逐漸提高，大規模、高密度的用電已成為數據中心的發展趨勢，因此對數據中心列頭柜電源進出線進行監測非常重要。另外，電力費用占居數據中心運維成本的很大比例，如何更經濟有效的使用能源已成為相關企業的責任。
精密列頭柜為數據中心能源末端服務器設備等提供安全可靠的電源，精密配電單元為數據中心能源監測系統提供高精度測量數據，通過人機界面，實時反映電能質量數據。并通過數字通信上傳至后臺動環監控系統，從而實現對整個配電系統的實時監控。同時，精密配電單元提供電能計量功能，可實現配電及機架精細的能效分析，為配電網絡和服務器運行能效優化調節提供依據，從而達到節能降耗的目的。
參考標準
YDB 037-2009 通信用240V直流供電系統技術要求
YD/T 585-2010 通信用配電設備
YD/T 638.3-1998 通信電源設備型號命名方法
YD/T 939-2005 傳輸設備用電源分配列柜
YD/T 944-2007 通信電源設備的防雷技術要求和測試方法
YD/T 1051-2000 通信局（站）電源系統總技術要求
BCM101精密配電監測單元功能特點
■ 模塊化設計，根據客戶不同需求擴展方便。
■ 上行接口可選485或以太網。
■ 提供繼電器輸出，實現分級報警。
■ 采用7寸人機界面，交互操作方便。
■ 采用總線供電通訊方式。
監控功能

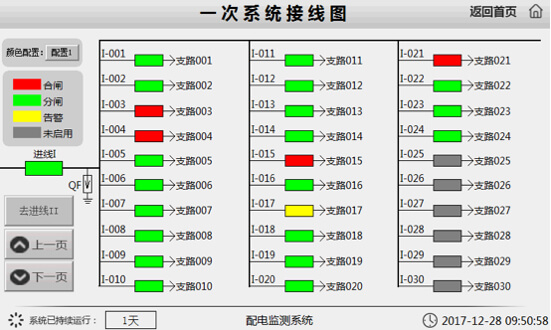

實時監測各個回路開關狀態
通過BCM101-K開關量模塊，實時監測各個回路開關狀態。出線回路開關狀態也可直接通過BCM101-S從模塊從開關出口取，無需額外的輔助觸點。
實時顯示進線及各出線回路電量數據

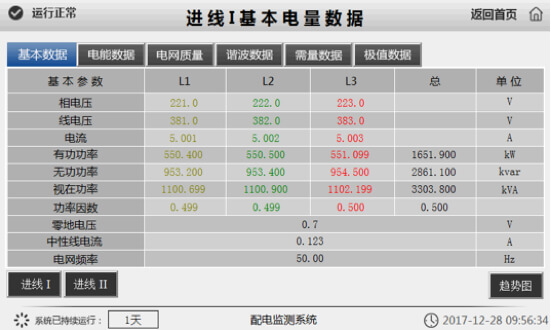

實時監測進、饋線基本數據，包括電壓、電流、功率、功率因數、頻率、電能數據、電網質量、諧波、需量、極值等。
實時報警顯示

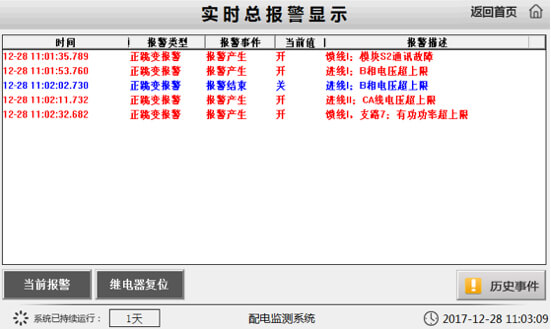

實時顯示報警信息包括報警時間、報警值等信息，可快速指導運維人員及時處理故障。
操作記錄查詢
查詢電量越限報警記錄，顯示歷史報警信息，詳細記錄報警電量、報警類型及報警起始時間，通過查詢歷史事件可追溯報警時運行線路的狀態。查詢開入報警記錄，顯示開關量報警信息。可詳細記錄饋線位置、報警電量、開關狀態及動作時間。
動環監控系統實時監測

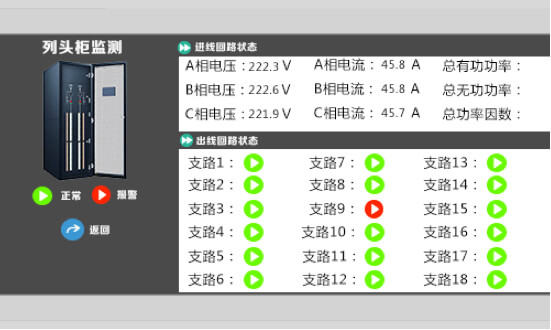

實時監測各個回路能耗及報警狀態，便于客戶運營及分析。本地采用7寸人機界面，交互操作方便，提供以太網接口與上級監控系統連接。。
配置方案
單進線系統方案一（僅監測出線開關）

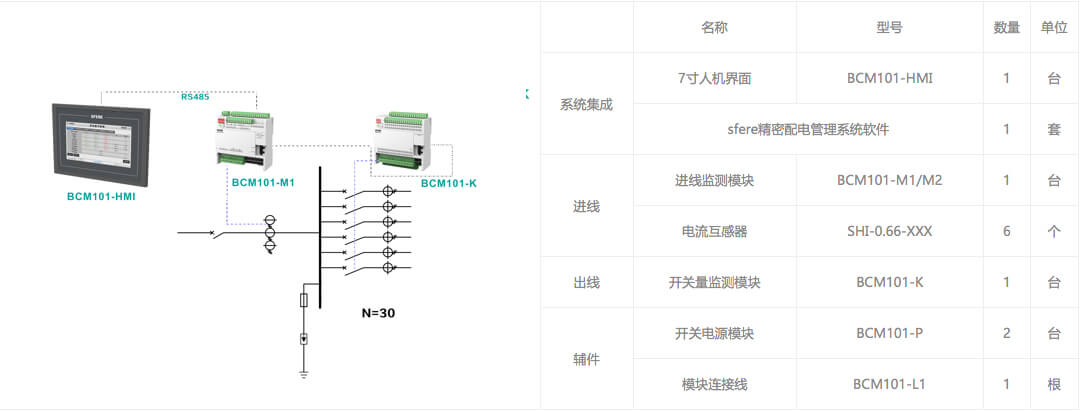

進線回路采用BCM101-M1模塊，監測1路三相進線回路，出線回路配置1個BCM101-K開關量監測模塊（最大可監測60個出線回路）。實現對進線電參量基本電量數據、電能數據、電網質量、諧波數據、需量數據、極值數據及出線回路開關狀態監測。
雙進線系統方案二（不大于60個出線回路）

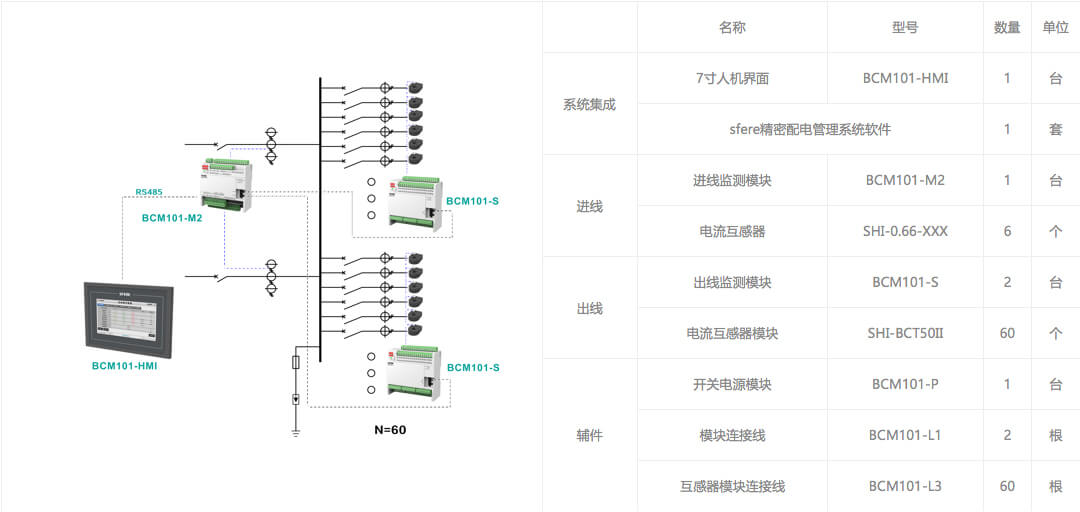

進線回路采用BCM101-M2模塊，監測兩路三相進線回路，出線回路配置2個BCM101-S模塊（最大可監測60個出線回路）。實現對進線及出線各回路電參量基本電量數據、電能數據、電網質量、諧波數據、需量數據、極值數據及越限告警等功能。
雙進線系統方案三（不大于180個出線回路）

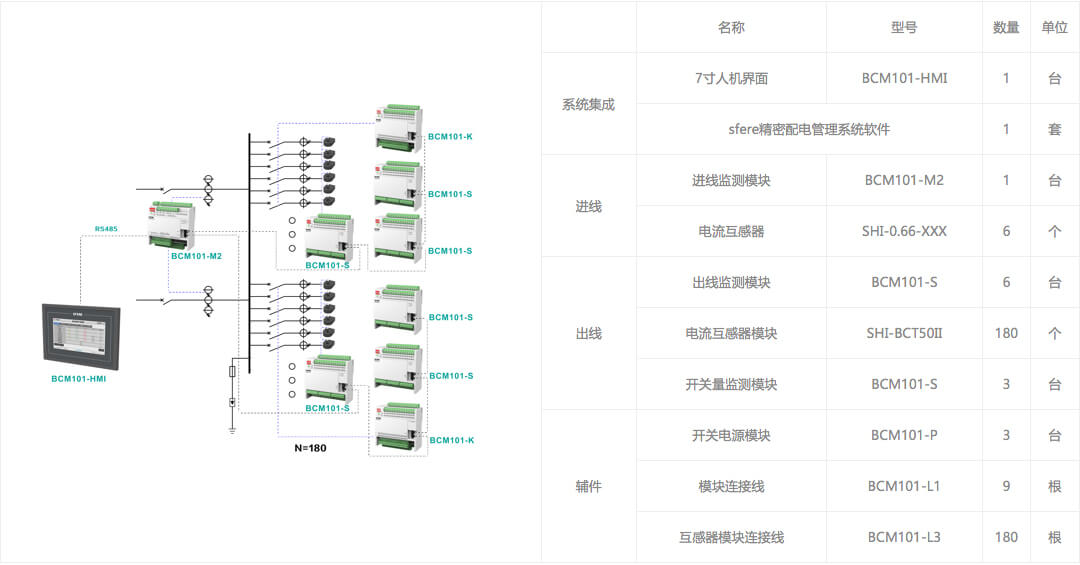

進線回路采用BCM101-M2模塊，監測兩路三相進線回路，出線回路配置6個BCM101-S模塊（最大可監測180個出線回路）及3個BCM101-K開關量監測模塊。實現對進線及出線各回路電參量基本電量數據、電能數據、電網質量、諧波數據、需量數據、極值數據、開關狀態監測及越限告警等功能。
組件參數

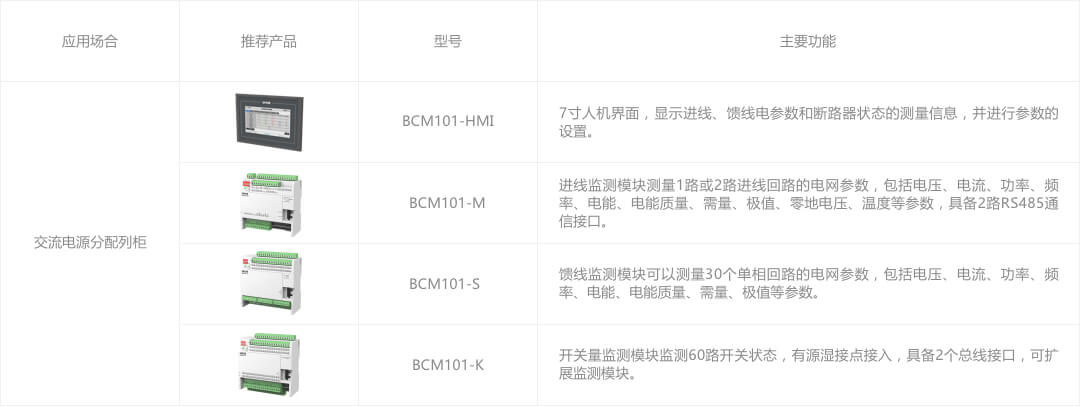

BCM101-HMI
特點
? 采用7寸人機界面。
? 人機界面具有告警信息提示和聲音告警。
? 可設置各模塊之間參數。
功能
? 顯示進線回路、饋線回路數據，記錄故障信息。
進線監測模塊
BCM101-M1/M2
特點
? 具備2路RS485通信接口、可選以太網通信接口。
? 4路開關量輸入、2路繼電器輸出。
? 2路溫度測量，具備2個總線接口，可連接饋線監測模塊和開關量監測模塊。
? 具有復費率電能記錄，存儲最近10年電能。
? 具有1024條SOE事件記錄，1024條實時報警記錄，12800條報警記錄。
功能
? 測量2個三相回路的電網參數，包括電壓、電流、功率、頻率、電能、需量、極值、諧波、零地電壓、溫度等參數。
饋線監測模塊
BCM101-S
特點
? 具備2個總線接口，通過總線接口可擴展監測模塊。
? 30路開關量輸入，通過電壓值判斷斷路器分合閘。
? 一條總線最大可接3個BCM101-S饋線監測從模塊，監測90個回路。
功能
? 可測量30個單相回路的電網參數，包括電壓、電流、功率、頻率、電能、需量、極值、諧波等參數。
開關量監測模塊
BCM101-K
特點
? 24V有源濕接點接入。
? 具備2個總線接口，可擴展監測模塊。
? 一條總線最大可接2個BCM101-K開關量監測模塊。
功能
? 可同時監測60路開關分合閘狀態。
電流互感器
SHI-BCT 50 II / SHI-BCT 100 II
特點
? 提供接插式CT，配有專用線纜，方便安裝接線。
功能
? 采用0.1級電流互感器，保證計量精度。
