斯菲爾電能質量產品在科華眾生(亦莊)云計算中心的應用
2023-07-07
科華眾生(亦莊)云計算中心位于北京市亦莊開發區，是北京地區規模較大、等級較高的云計算中心。數據中心變壓器總容量41250kVA，4路10kV進線來自不同110kV變電站，機柜數量約4000個。數據中心每層承重1000kg/平方米，架空地板高度50-60cm，密閉冷風通道，水系統空調間與機房隔離UPS及末端配電均采用2N架構，每機柜配備雙路32A開關。空調主機采用2套獨立系統的風冷冷水機組，水系統管路和空調末端機均采用雙管路、雙系統配備，安全等級非常高。柴油發電機組采用N+1的奔馳-MTU機組，獨立的儲油罐及供油協議可以保證數據中心在雙路市電同時故障的情況下仍能連續運行。基于數據中心負載特點，斯菲爾電氣推薦動態濾波補償裝置來進行綜合治理。例如SFR-SVGM系列動態濾波補償裝置通過將SFR-SVG靜止無功補償模塊和SFR-M諧波抑制補償模塊集成安裝于同一柜體內，協調控制，主體使用SFR-M補償，精細使用SVG補償，讓產品更具有性價比。
云計算中心項目產品推薦

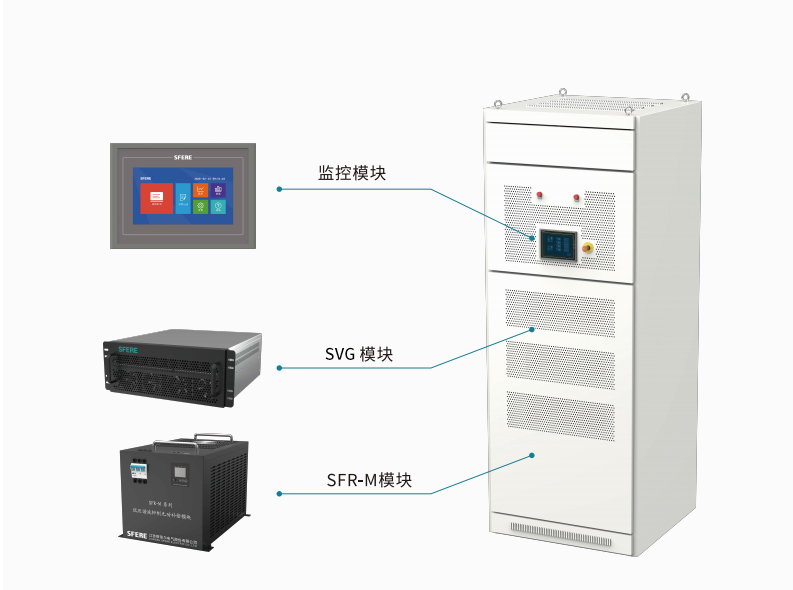

SFR-SVGM
智能運行：完全響應時間小于10ms,全模塊化設計，組合靈活
智能靈活：智能監控模塊，能主動根據系統的動態需求，自動調節SVG/無源模塊的輸出配比，同時滿足分補。柔性平滑：完全線性，動態輸出，平滑穩定，功率因數始終保持0.99，既不過補，也不欠補。自我診斷：可監控電容實時狀態，避免電容“帶病工作”延長使用壽命。
產品特點
靈活的應用方案
模塊化設計，方便擴展，減少前期投資浪費
可靠的通訊模式，SVG與SFR-M補償模塊通訊實現無縫連接
完善的設備和系統保護
設備外部電氣故障保護，包括母線短路、過欠壓、過欠頻、相序錯誤、電流反序等
設備內部故障保護，包括過流保護、IGBT過熱保護等。
工作環境超限自動降容
軟件及硬件限流
諧振躲避，自動遠離系統諧振點
卓越的濾波性能
可選多種補償模式,實現消除諧波、無功補償、不平衡電流補償按需分配
全范圍無功補償
完善的三相不平衡策略，實現有功/無功/分相不平衡補償
三電平主電路，更低功耗、更高效率
全響應時間小于10ms，控制更快，有利暫態穩定性的提高
人性化的人機交互體驗
交互可選7寸或10寸液晶觸摸屏
通過圖形化顯示界面，用戶可清晰了解設備運行前后系統波形圖、諧波頻譜圖、THDi、THDu、電流有效值、功率因數等系統的電能質量改善情況
